液体电脑自动称重配料系统
系统组成
本控制系统是一个以称重加料、配方控制、放料等计算机生产过程控制和数据管理为一体的综合自动化系统，拟采用三菱Q系列PLC和研华工控微机组建高性能的控制平台。对于设计一套用于生产控制的自动化系统来说，必须达到具有稳定而可靠的运行、简单而实用操作、以及优越的性价比，这些都是十分至关重要的。本系统由六大部分组成：
控制部分：上位机采用研华P4工业控制微机，以三菱Q系列PLC通讯模块以及开关量输入输出模块，以及手动——自动控制切换开关，手控按钮和指示灯等均装置在一体化的控制机柜中，方便操作。
软件部分：根据配料系统的基本要求、用户的实际需求结合量身定制。
称重部分：采用高精度防爆型称重模块，结合称重控制仪表制作。
执行部分：采用电磁阀控制气动球阀的方式进行投、放料控制。
送料部分：采用气动式隔膜泵负责送料。
管路部分：送料管路与电路配线管路
液体电脑自动称重配料系统
动作流程
1、四套称重槽分别装置了计量传感器，并以BCD码方式连接输入到开关量输入模块，经计算变换成称重槽的重量，去皮重后即为称重槽的零位。本系统设计停机时对每套称重槽进行人工检零，可监视称重槽的零位是否正常；在连续配料运行过程中进行自动检零，可修正称重槽的零位变动，确保计量精度。
2、操作者点击配料运行过程开始后，PLC控制种原料加料的电磁阀开启，该种原料徐徐加入称重槽，计算机实时监测称重槽下计量传感器传送过来的信号，与配方设定的目标值进行比较，当达到设定的配方目标值后PLC控制输出被断开，种原料加料电磁阀关闭，待稳定后测得称重槽和已加入原料的总重，并以此值作为第二种原料加料前的零位。
3、紧接着开始第二种原料的加料过程，如此反复至第二、第三、……，直至第8种原料加料完毕。

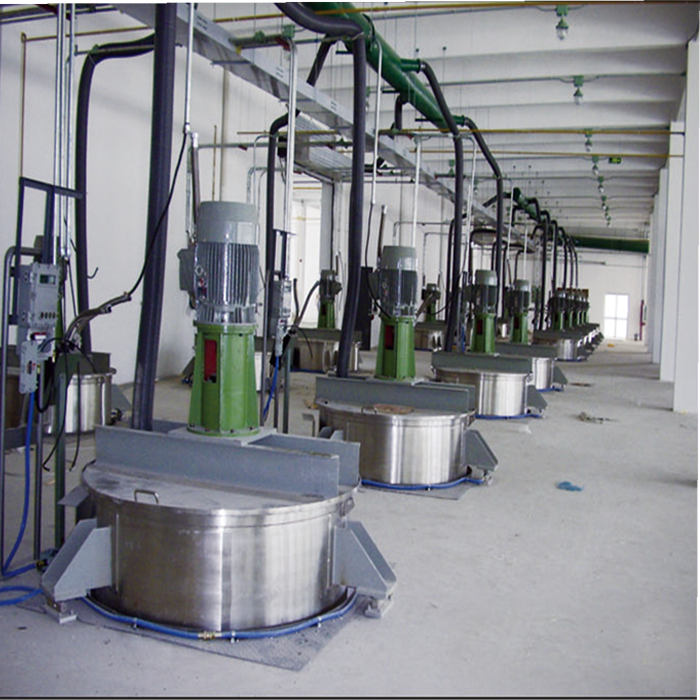

4、加料过程结束并满足预先设定的全部放料条件，放料过程开始。放料电磁阀之一开启，混合料在重力作用下自然流入相应的搅拌罐。系统实时监测称重槽下计量传感器传送过来的信号，当检测到称重槽总重量恢复到初始零位时，放料电磁阀关闭，放料过程结束。
5、操作者可预先设定每次放料开启放料电磁阀的顺序，以便按工艺要求把混合料放至指定的搅拌罐之中。
6、系统可记录运行中的罐号，每一种原料的实际加料量，与配方设定目标值的偏差，加料起止时分和加料时间，以及放料起止时分和放料时间等运行数据。
7、通过上位机应用程序，可查询和打印系统运行的原始数据和统计报表。
根据配料系统的基本要求、用户的实际需求结合量身定制
