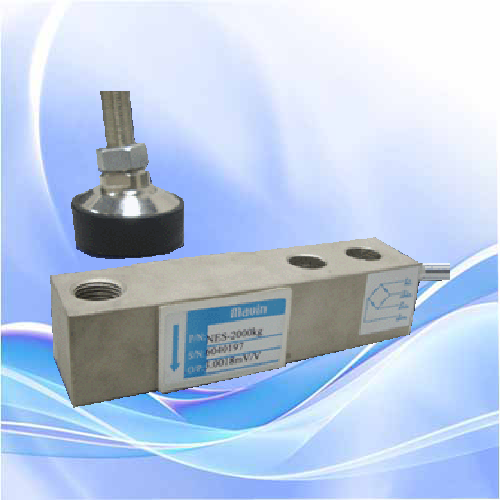

称重模块电器安装要求及步骤
模块电器安装
1).固定接线盒靠近称重模块.
2).将模块信号线接进接线盒.
3).将仪表固定到指定位置.
4).将总电缆从接线盒接至仪表
5).接线要牢固
6).接线色表:
静载模块组合方式在一个称重系统中有两种组合:
1).四件套:一只固定式,一只半浮动,两只全浮动式模块.
2).三件套:一直固定式,一直半浮动,一只全浮动式模块.
称重模块安装要求:
1).每一个称重模块的安装基础的平面度应该在0.3mm以内.
2).各个模块基础应在同一水平面内,其平面要求在0.3mm之间.
3).与称重模块连接的支撑面的平面度应在0.3mm以内.
4).各个支撑面应在同一水平面内,其平面要求在0.3mm之间.
5).半浮动模块的安装位置应尽量远离固定式模块.
1.三只称重模块安装,其相互夹角为120°.
2.四只称重模块安装,安装固定式模块的位置,其对角上安装半浮动模块.
6).模块与基础及支撑面的连接可以用螺栓连接或者焊接.
1.如果是焊接应注意焊机的接地.
2.当模块底板与基础焊接时,焊机应在基础上接地,当模块与支撑面焊接时,在支撑面上接地. 勿使电流通过传感器,以免损坏传感器
7).称重模块安装完成后.
1. 应将称重模块尾部的支撑螺杆顶部的螺母松开.
2. 使定位圈离开上支撑板.
模块电器安装
1).固定接线盒靠近称重模块.
2).将模块信号线接进接线盒.
3).将仪表固定到指定位置.
4).将总电缆从接线盒接至仪表
5).接线要牢固
6).接线色表:
