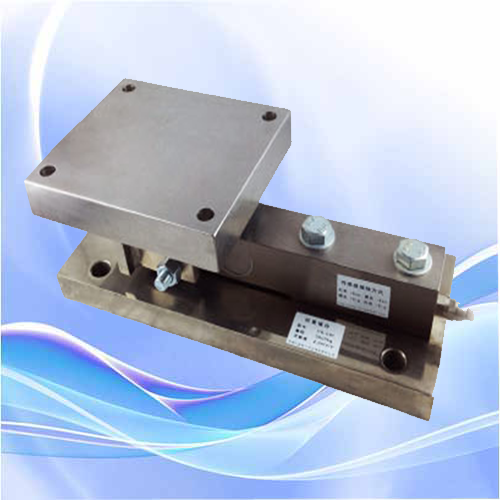

小地磅的NES称重模块是怎样安装的？
发布时间：2022-04-11 点击次数：260次
小地磅的NES称重模块是怎样安装的？
静载模块组合方式在一个称重系统中有两种组合:
1).四件套:一只固定式,一只半浮动,两只全浮动式模块.
2).三件套:一直固定式,一直半浮动,一只全浮动式模块.
称重模块的安装示意图标准为：
1、为解决多个称重模块并联组秤带来一定的偏载误差须选用接线盒通过调整输出电压来使各传感器有效灵敏系数与传感器输出阻抗之比接近一致，从而保证秤体偏载输出平衡。
2、将称重模块和接线盒固定在合适位置，打开接线盒上盖。将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入，按下图将所有电缆连接好，完成后将所有的螺母拧紧，不用的接口用密封橡胶垫片或橡皮泥堵住，同时拧紧螺母。
3、当衡器通过基础调整，偏载误差在2个分度值以内时，可通过接线盒电位器来调整至允差范围内，顺时针或逆时针旋转可调旋钮便可达到调试效果。
4、每套模块出厂前都标定完毕，如需标定请参考仪表说明书零点标定。
适用于
小地磅 料斗秤 畜牧秤
量程
A: 0.5T,1T,2T,3T,
B: 2.5T,5T
技术参数
■材质：合金钢
■额定输出：3mv/v±0.25%
■综合误差：0.02% OF R.0
■重复性：0.02% OF R.0
■蠕变：0.02%(20min) OF R.0
■零点复归：0.03%(20min) OF R.0
■零点温飘：0.026% R.0/10℃
■温度范围：-10℃-+40℃
■容许范围：-20℃-+60℃
■零点平衡：±1% OF R.0
■输入阻抗：390Ω±5Ω
■输出阻抗：350Ω±3Ω
■绝缘阻抗：>2000MΩ
■激励电压：10V
■电压：15V
■安全超载：150%
■超载：200%
